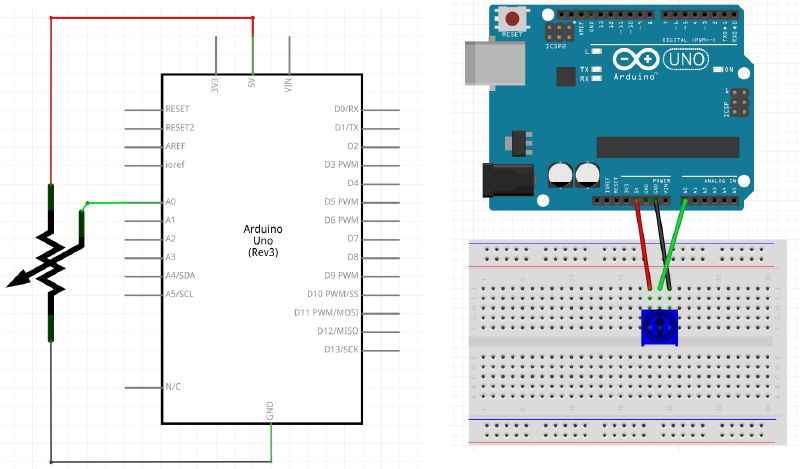

Dans cet exercice nous allons utiliser un potentiomètre pour faire varier un signal analogique et afficher le résultat sur le moniteur série.

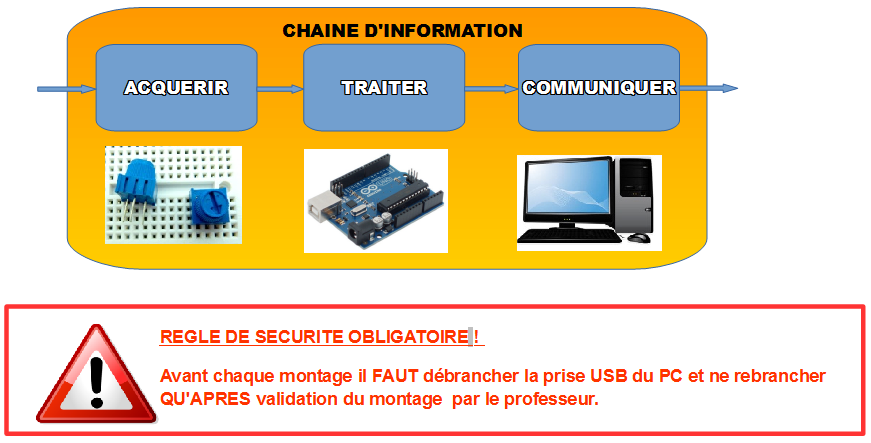

Chaîne d'information :

Lancer l'application « Arduino »

Ouvrir le fichier → Exemples → 01.Basics → AnalogReadSerial

En simulation avec 123D Circuit, il suffit de copier/coller le programme dans la fenêtre "Code Editor"

	Programme Arduino	Algorithme
	/* AnalogReadSerial Reads an analog input on pin 0, prints the result to the serial monitor. Attach the center pin of a potentiometer to pin A0, and the outside pins to +5V and ground. This example code is in the public domain. */	VARIABLES et CONSTANTES : /* commentaire d'introduction : titre, description, etc */
	// the setup routine runs once when you press reset: void setup() { // initialize serial communication at 9600 bits per second: Serial.begin(9600); }	Configuration : Demarrer la communication série à une vitesse de 9600 bauds
	// the loop routine runs over and over again forever: void loop() { // read the input on analog pin 0: int sensorValue = analogRead(A0); // print out the value you read: Serial.println(sensorValue); delay(1); // delay in between reads for stability }	Début de la boucle infini Lire l'entrée analogique A0 et stocker la valeur dans la variable sensorValue de type entier Imprimer sur le moniteur série la valeur de la variable sensorValue Attendre 1 ms Fin de la boucle infinie

Brancher la carte Arduino sur le PC et téléverser le programme en vérifiant le port COM choisi par l'ordinateur (Outils → Ports série → COM X)

En simulation il suffit de cliquer sur "Upload and Run".

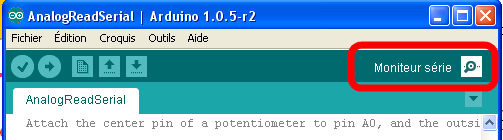

En simulation :
