Modifions notre premier montage en ajoutant un composant en sortie d'Arduino : une DEL. Cette DEL s'allumera lorsque la température dépassera une température limite.

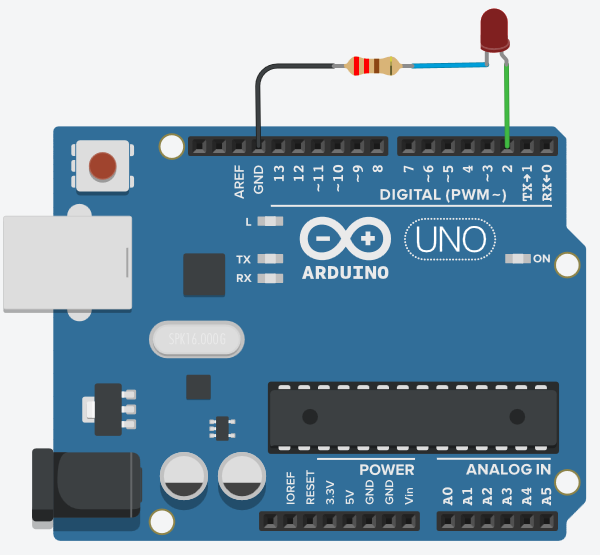

  • Compléter le montage comme ci-dessous :



  • La résistance de 220 ohms protège la DEL d'une surtension (les 5V d'Arduino sont trop importants !)
  • La DEL a une anode (+) et une Cathode (-)

  • La patte la plus longue (+) est l'anode


  • Modifier le programme pour la DEL s'allume (mettre la sortie numérique 2 à l'état haut) si la température dépasse 21° C. Faire valider par le professeur. Recopier le programme Blocks sur le document réponse.


  • BONUS : Remplacer la DEL par une DEL RGB (Rouge-Vert-Bleu) pour définir une couleur pour différentes températures ambiantes.
