Dans cette application nous allons faire varier la luminosité d'une DEL.

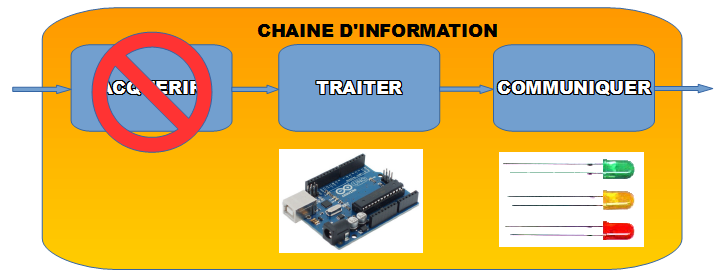

Chaîne d'information :

Certaines sorties numériques d'une carte Arduino peuvent générer un signal en MLI (PWM en anglais). Sur une carte UNO ce sont les sorties D3, D5, D6, D9, D10 et D11.

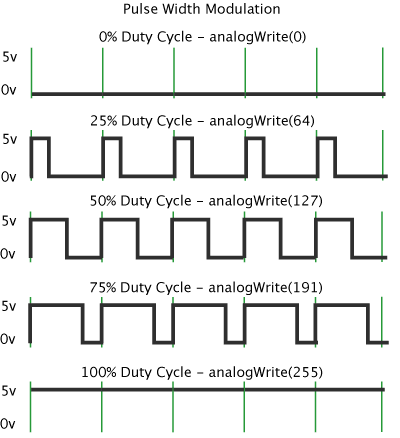

Cette MLI est codée sur 8 bits : comme indiqué ci-dessous, le rapport cyclique peut varier de 0 à 100% et sera défini par les valeurs 0 à 255.

Remarque : la fréquence du signal MLI est d'environ 490 Hz sauf pour les broches D5 et D6 où la fréquence sera de 980 Hz.

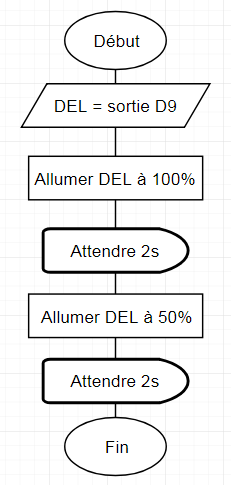

• Modifier le montage de l'exercice "DEL sur Arduino" et programmer l'algorigramme suivant.
