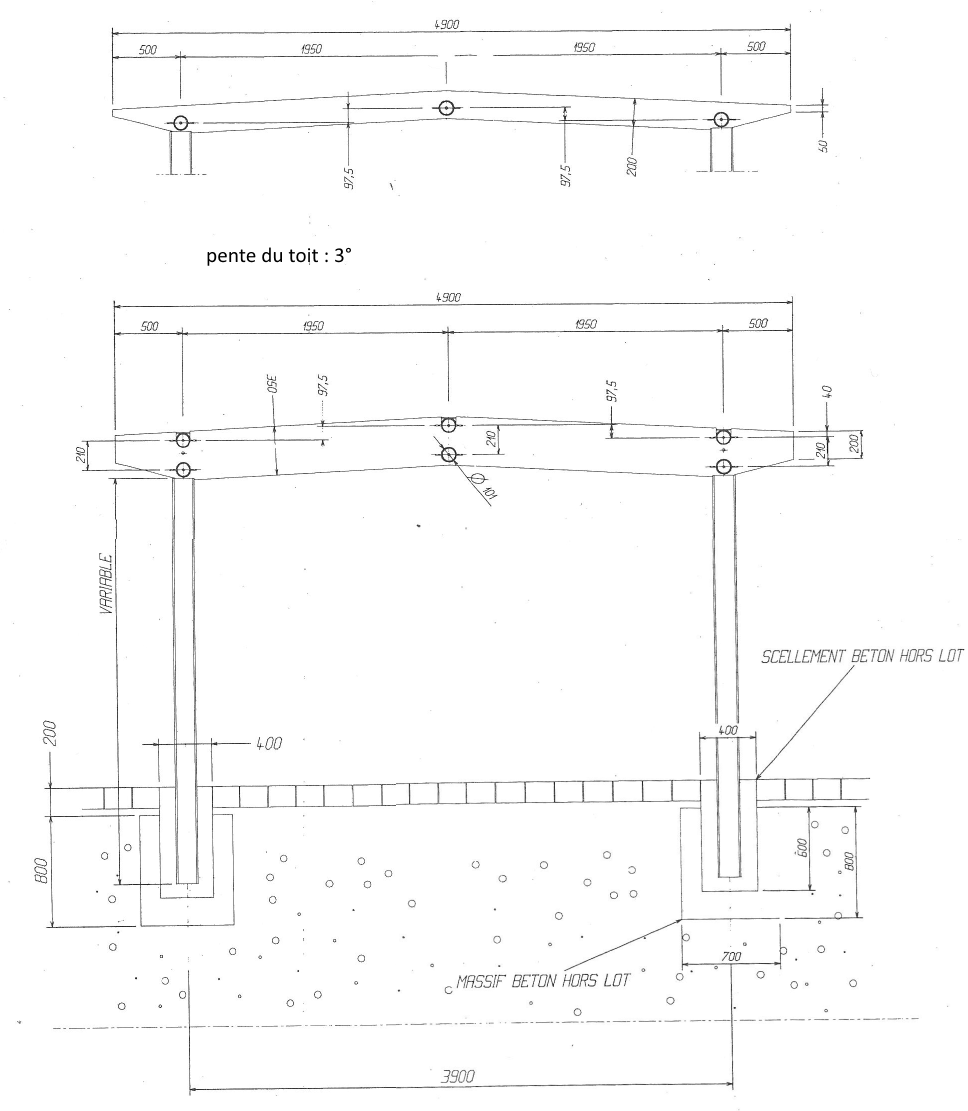

Calculons les charges de la toiture sur la structure : les charges dues à la neige puis les charges permanentes.

1. Calcul de la charge neige S maximale :

• A l’aide de l’extrait de l'Eurocode 3 (à partir de la page 4), calculez la charge de neige S maximale sur la toiture de la galerie (en N/m²).

Remarques : on prendra le cas de non accumulation de neige sur le toit, d'une exposition normale au vent et d'un coefficient thermique Ct=1.

2. Calcul des charges permanentes G :

• Donner la définition des charges permanentes sur une structure.

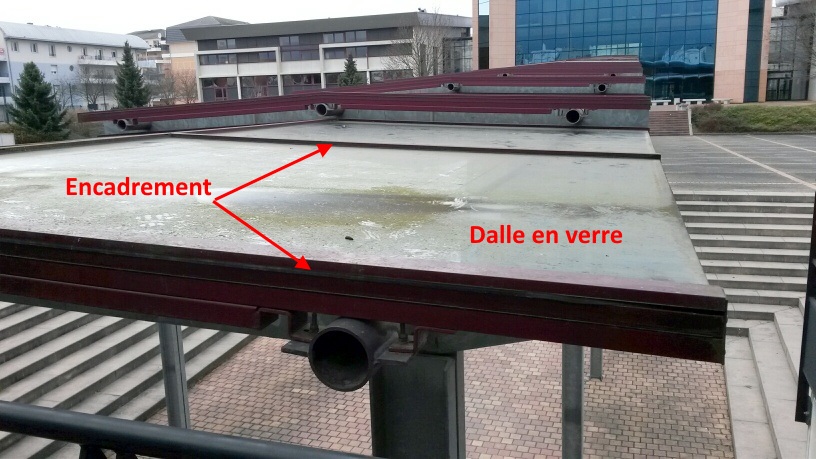

• Nous négligerons l'encadrement métallique des dalles en verre. A l'aide du logiciel "CES EDUPACK" installé sur les postes informatiques (base de donnée de niveau 1), trouver la masse volumique des dalles (cas le plus défavorable) de la toiture en verre sodocalcique. ρ = ...........kg/m3
• En déduire le poids volumique : γ = ...............N/m3
• En déduire les charges surfaciques permanentes G en N/m². Les dalles ont une épaisseur de 15 mm.
