Calculons les charges sur les pannes de toiture.

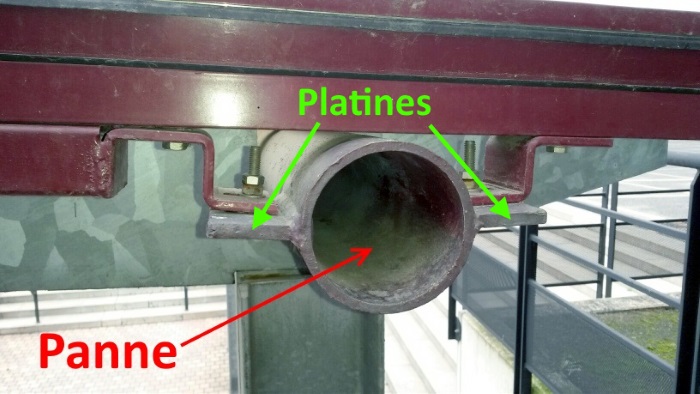

La toiture repose sur 3 pannes (une faîtière et deux sablières). Chacune de ces pannes reprend une partie des charges de neige et permanentes.
- Calcul des surfaces de reprise :
- A l’aide des plans en bas de page, déterminer S la surface de reprise (en m²) de la charge de neige et de charge permanente pour chacune des pannes de toiture. Compléter le plan avec les largeurs de reprise manquantes.
- En déduire le poids supporté par chaque surface.
- En déduire la charge linéique q (en N/m) supportée par chaque panne. Il faut diviser le poids supporté par la longueur de la panne.
- La pente du toit étant très faible, nous la négligerons dans nos calculs
Panne
|
Surface de reprise en m²
|
Charge supportée en N
|
q = charge linéique en N/m
|
1
|
S1 =
|
|
|
2
|
|
|
|
3
|
|
|
|
